Assalamu'alaikum Wr. Wb . . . bagaimana kabar nye kawan kawan.. moga
sehat selalu yak
Okeh setelah kemarin kita membahas tentang konsep vlan.. sekarang kita akan membahas teknologinya yaitu TRUNKING VLAN..
Apa itu trunking vlan ? ?
Mengapa kita membutuhkan trunking Vlan... ?
Itulah beberapa pertanyaan yang akan kita kupas pada pembahasan kali ini.. dan saya yakin kalian bisa menjawab setelah membaca artikel ini. . .

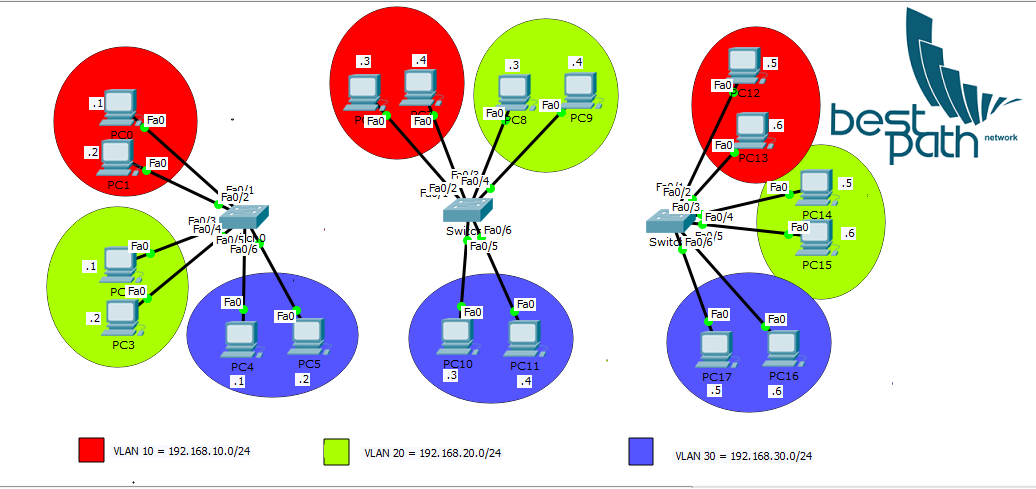

Oke kita langsung ke labnya saja.. buat topologi seperti punyaku. . .
Okeh setelah kemarin kita membahas tentang konsep vlan.. sekarang kita akan membahas teknologinya yaitu TRUNKING VLAN..
Apa itu trunking vlan ? ?
Mengapa kita membutuhkan trunking Vlan... ?
Itulah beberapa pertanyaan yang akan kita kupas pada pembahasan kali ini.. dan saya yakin kalian bisa menjawab setelah membaca artikel ini. . .
Oke kita langsung ke labnya saja.. buat topologi seperti punyaku. . .
Saya
asumsikan bahwa kalian sudah bisa mengonfig vlan.. dan PC yang dalam 1 vlan
sudah bisa terkoneksi, contoh PC0 dan PC1 sudah saling reply....
Untuk
yang belum paham bisa liat di lab 1.. karena di lab ini kita akan fokus ke
Trunking nya..
Okeh
sudah reply semua yahh.. sekarang pertanyaanya bagaimana
caranya agar vlan antar switch bisa saling terhubung ? ? ? ? (misal VLAN
10 di switch kiri bisa konek dengan VLAN 10 di switch tengah)
Caranya
gampang.. tinggal kasih akses aja kaya ke PC..
Tambahkan
link dari sitch kiri ke switch tengah. , lalu konfig switch mode access vlan
yang diinginkan
Karena
ada 3 vlan maka kita akan membuat 3 link untuk menghubungkan. . .

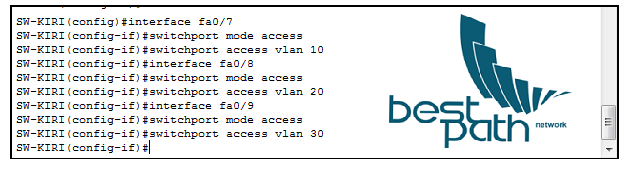

Okeh
langsung kita konfig switch kiri
Lakukan
hal yang sama di switch tengah
Setelah
itu ping dari vlan di sw-kiri ke vlan sw tengah.. sebagai contoh sy akan ping
dari pc0 (192.168.10.1) ke pc6
(192.168.10.3)
Hasilnya
apa ? ? ? ? reply

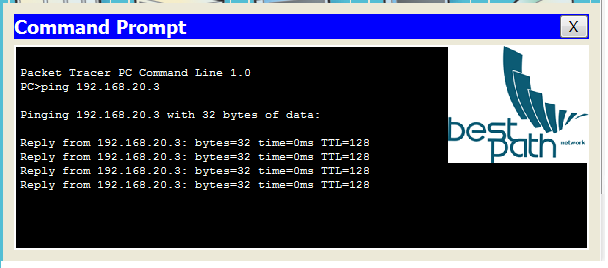

Lalu
dari PC2 (vlan 20) ke PC8 (vlan 20)
Dan
dari PC4 (vlan 30) ke PC10 (vlan 30)
Okehh..
sudah reply semua.. muncul pertanyaan.. bagaimana kalo
ada 20 vlan dalam 1 switch.. berarati kita butuh link yang banyak dong..
yap
betul, kita akan membutuhkan link yang sangat banyak.. dan itu sangat
merepotkan kita
brati
sekarang masalahnya adalah semakin banyak jumlah vlan maka semakin banyak link
yang dibutuhkan....
lalu apa solusinya ? ? ? disitulah kita
membutukan trunk
Trunk
adalah suatu mekanisme untuk menghubungkan Switch dengan switch untuk
menghubungkan banyak vlan dengan hanya 1 link. Jadi 1 link bisa membawa banyak
vlan.. kan jadi hemat,,, iya gak ????
Oke
langsung kita buktikan untuk koneksi dari switch tengah k switch kanan
Caranya
gini. . . .
Switch(config)#interface fastEthernet {number port}
Switch(config-if)#switchport mode trunk
Langsung
kita konfig di switch tengah
Begitu
juga dengan switch kanan
Sekarang
kita ping dari vlan switch kanan ke vlan switch tengah & Kiri
Vlan
10
Vlan
20

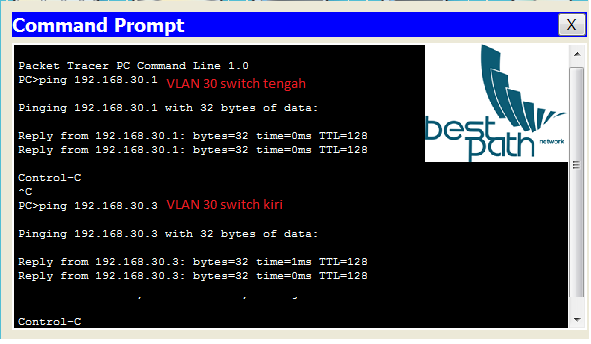

Vlan
30
yess
reply semua.. lebih simple kan jika kita menggunakan trunk ? ? ?
Oke
kesimpulanya dengan trunking switch bisa mengalirkan informasi dari banyak vlan
tanpa membutuhkan kabel yang banyak, karena kita hanya membutuhkan 1 kabel
saja..
Okeh
udah dulu pembahasan tentang trunk.. mohon maaf bila ada salah
Wassalamu’alaikum
wr, wb
